Fästdetaljer för GRP-durk — montage och kompatibilitet
Ett brett sortiment av fästdetaljer som säkrar snabb installation av d2 GRP-durk. Alla fästen är testade och godkända för respektive durkhöjd — kontakta oss för rådgivning kring rätt val för din applikation.
Välj fästdetalj
Dome Washer
Pris på förfrågan. Kontakta oss för rådgivning kring rätt fäste för din durk och ditt bärverk.
Alla fästtyper

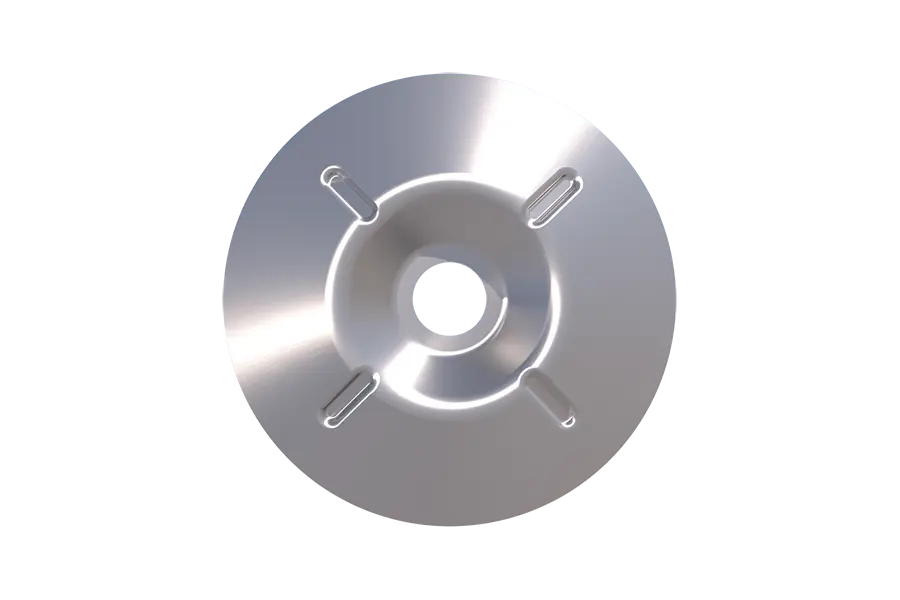

Dome Washer
Kupolformad bricka som fästs direkt mot bärande underkonstruktion.
- •Storlekar: Micro, Small, Large, Extra Large
- •Försänkt skruv – Extra Large använder sexkantsskruv
- •Monteras direkt mot underlaget
- •Design som minimerar snubbelrisk
- •Kostnadseffektiv lösning
M Clip
Nedsänkt klämma med låg profil för direktinfästning.
- •Djup: Grund, Djup, Extra djup
- •Monteras direkt mot underlaget
- •Nedsänkt design – sticker endast upp 1,5 mm över staget
- •Kompatibel med M6 insexskruv

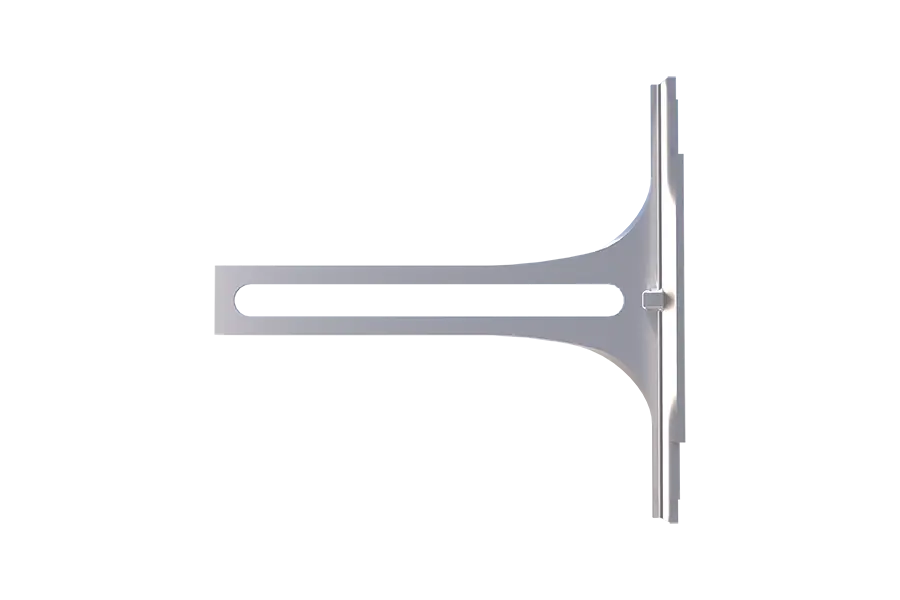

J Clamp
Friktionsklämma för montage när skruv/bult mot underlag inte är möjligt.
- •Varianter: Rak, Offset
- •Friktionsfäste – kräver ingen åtdragning underifrån
- •Kompatibel med M8-bult (M8 fyrkantsmutter krävs)
- •Flera varianter beroende på durk och projekt
Square Recessed Clip
Kraftig nedsänkt kvadratisk klämma för direktinfästning.
- •Storlekar: Small, Large
- •Direkt infästning mot underlaget
- •Heavy Duty – för tuffare miljöer
- •Kompatibel med flera olika fästsystem
- •Nedsänkt design – sticker endast upp 1,5 mm

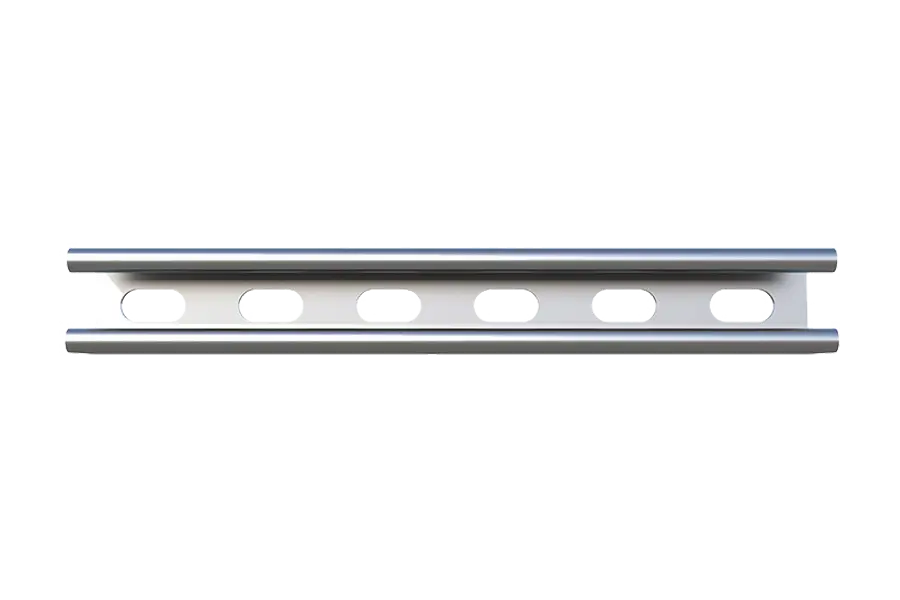

Uni-Strut Clamp
Mid-span-korrigering panel-till-panel — perfekt för skarvar.
- •Idealisk vid paneljoggar
- •Friktionsklämma – reducerar höjdskillnader
- •Kompatibel med M8-bult
- •Kräver M8 Easyfix-mutter

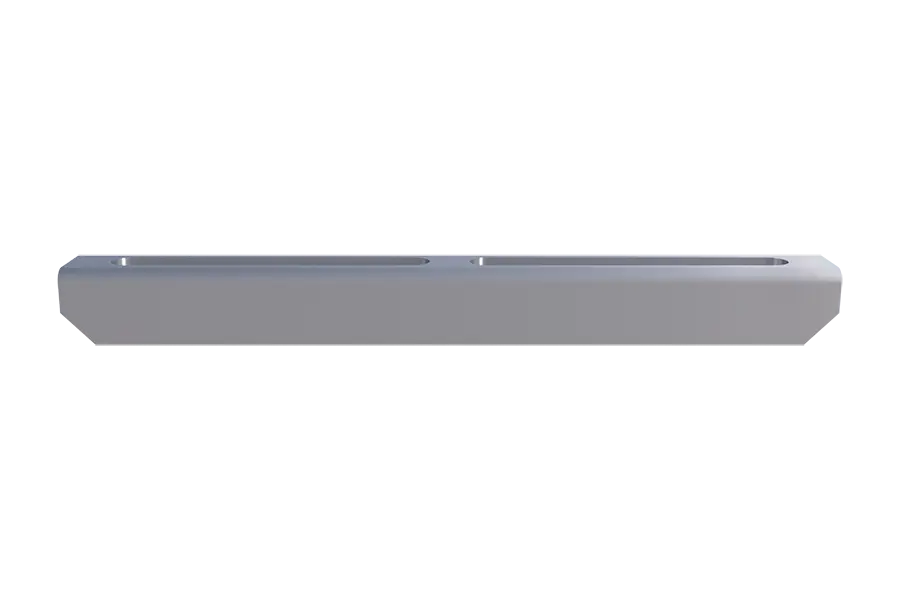

Channel Clamp
Kanalklämma för strukturell panelskarv i U-profil eller kanalbalk.
- •Friktionsklämma
- •Strukturell panelskarv
- •Används där direktinfästning med skruv/bult inte tillåts
- •Kompatibel med M8-bult (M8 fyrkantsmutter krävs)

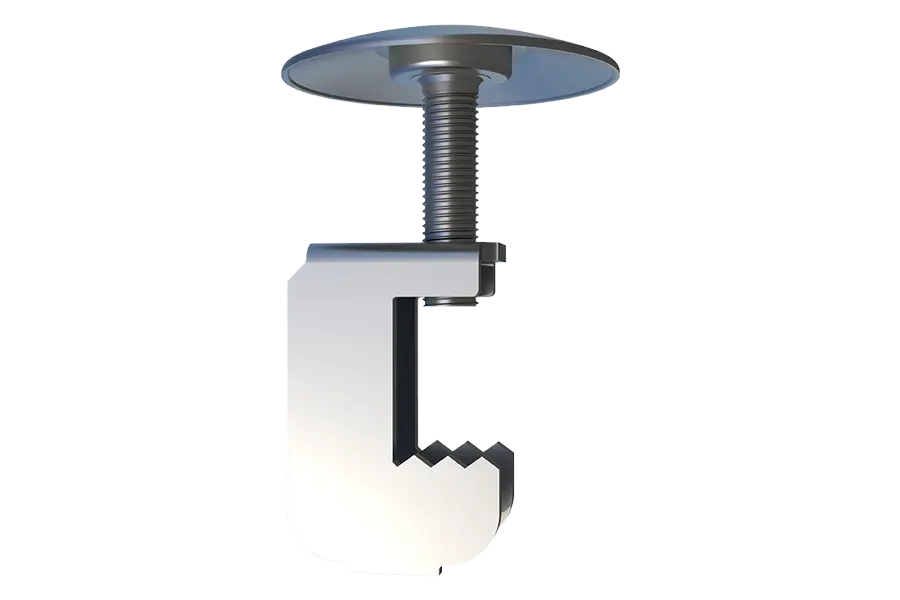

Jaw Clamp
klämma för snabb fastsättning på balk utan borrning.
- •Friktionsklämma
- •Används där direktinfästning med skruv/bult inte tillåts
- •Kan kombineras med Large Dome Washer eller Square Recessed Clip
G Clamp
M6-bultmontage för att skarva paneler.
- •M6 rostfri bultmontering
- •Används för att skarva paneler mot varandra
- •Ej lämplig för Mikro-maska
- •Se till att bärverk finns nära panelskarvar för extra stöd
Recessed Collar
Nedsänkt krage för dolt genomgående skruvinfästning.
- •Varianter: Djup, Grund
- •Ger slät topp med försänkt skruvhuvud
- •Kombineras med lämplig skruv mot underlaget
Fästdetaljer — artikelnummer
| Fästtyp | Storlek | Antal / förp. | Passar durk | Art.nr |
|---|---|---|---|---|
| Dome Washer (Dome Headed Recessed Clip) | Micro | 25 | 23 mm Mikro / 23 mm Mini | BFX01004 |
| Dome Washer (Dome Headed Recessed Clip) | Small | 25 | 23 mm Mini | BFX01005 |
| Dome Washer (Dome Headed Recessed Clip) | Large | 25 | 35/45/55 mm Mini · 26/38/50 mm Standard · 29/41/53 mm Tät | BFX01003 |
| Dome Washer (Dome Headed Recessed Clip) | Extra Large | 1 | 35/45/55 mm Mini · 26/38/50 mm Standard · 29/41/53 mm Tät | FX01004 |
| M Clip | Grund | 25 | 23 mm Mini | BFX01010 |
| M Clip | Djup | 25 | 23 mm Mini | BFX01009 |
| J Clamp | Offset | 1 | 23/35/45/55 mm Mini | FX01128 |
| J Clamp | Rak | 1 | 23/35/45/55 mm Mini · 50 mm Standard | FX01129 |
| J Clamp | Universal | 1 | Universal | FX01130 |
| Channel Clamp | — | 10 | 23 mm Mikro / 23 mm Mini | BFX01027 |
| G Clamp (med bult) | 22 | 25 | 23 mm Mini | BFX01017 |
| G Clamp (med bult) | 30 | 25 | 30 mm Mini | BFX01018 |
| G Clamp (med bult) | 38 | 25 | 35 mm Mini | BFX01019 |
| G Clamp (med bult) | 30 | 25 | 26 mm Standard | BFX01021 |
| G Clamp (med bult) | 38 | 25 | 38 mm Standard | BFX01022 |
| G Clamp (med bult) | 50 | 25 | 50 mm Standard | BFX01023 |
| Square Recessed Clip | Small | 25 | 26/38/50 mm Standard | BFX01006 |
| Square Recessed Clip | Large | 25 | 26/38 mm Standard | BFX01007 |
| Uni-Strut Clamp | — | 1 | Samtliga durkhöjder | DP05053 |
| Jaw Clamp | — | 1 | Samtliga durkhöjder | FX01033 |
Artikelnummer enligt gällande d2 Dura Grating Fixings-prislista. Uni-Strut Clamp, Jaw Clamp och Recessed Collar levereras på förfrågan — kontakta oss för kod och lagerstatus.
Behöver ni teknisk rådgivning?
Expertstöd för GRP-lösningar.
Vi kan hjälpa er med projekteringen
Vill ni att vi kommer förbi? Kontakta oss!
Vi kan erbjuda montering.
Kontakta oss för ett kostnadsförslag.
Läs mer om Fixings
Byggkomposit är exklusiv svensk distributör för Dura Composites — tekniska datablad, lasttabeller och certifikat publiceras på tillverkarens egen produktsida.
